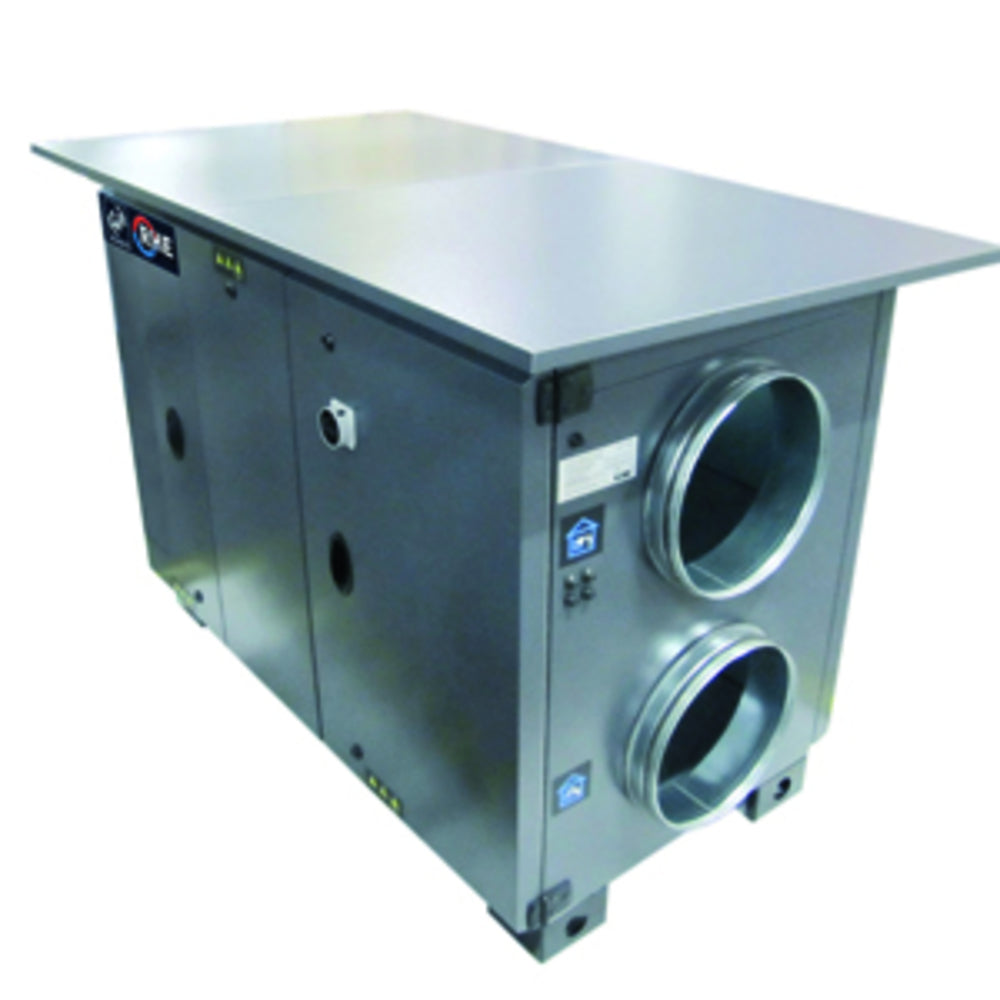

S&P WRG-Gerät RHE 2500 HDL DFR OI mit Rotations-WT, horizontal

Kompaktlüftungsgerät RHE 25 HDL DFR OI mit Rotationswärmetauscher und reversiblem Kühl-/Warmwasserregister. Mit Wetterschutzdach. Horizontaler Luftanschluss - Zuluft links. Wirkungsgrad der WRG bis 84Prozent Für Anwendungen im gewerblichen Bereich geeignet. Der Wärmetauscher ist zertifiziert nach EUROVENT. Durch die spezielle Kombination von Wabengröße und deren Anordnung werden optimale Wärmerück- gewinnungsgrade bei günstigen Geräteabmessungen erreicht. Der Standardrotor ist aus einer korrosionsbeständigen Aluminiumfolie. Auf Anfrage mit Sorptions- Beschichtung erhältlich. Mit rückwärtsgekrümmten, hocheffizienten Radiallaufrädern und EC-Motoren mit Thermokontakten ausgerüstet. Geschlossene Kugellager (wartungsfrei). Integrierte Regelung (plug & play) im Lieferumfang enthalten, mit einem Bedienterminal mit Touchdisplay. MODBUS- Protokoll durch RS485 und internem Parameter sowie BACNET IP Kommunikationsprotokoll möglich. Standardregelung (immer im Lieferumfang enthalten) 3 Regelungsarten -CAV - Konstanter Volumenstrom oder -VAV - Variabler Volumenstrom(1) oder -COP - Konstanter Druck(1) (1) Zubehör erforderlich (Sollwertgeber Differenzdruck, Hygrostat...) Selbsttragende Konstruktion, doppelwandig mit 5 mm nicht brennbarer, schall- und wärmedämmender Mineralwollisolierung. Die Wärmeleitfähigkeit beträgt ,37 W/mK. Außenbeschichtung nach RAL724, mit Korrosionswiderstand (Klasse RC3) und UV- Strahlenbeständigkeit (Klasse RUV3), gemäß EN 1169. Innenwände aus verzinktem Stahlblech. Aufstellfüße schwarz beschichtet, H=1 mm. Einfacher Zugang zu allen Komponenten durch große Revisionstüren. Schwingungsdämpfer und höhenverstellbare Füße als Zubehör lieferbar. Filter -Abluft M5(ePM1 75Prozent)-Filter -Zuluft G4(ISO coarse 6Prozent)- und F7(ePM1 55Prozent)-Filter -Filterüberwachung durch Druck-Mess- Aufnehmer Geräteeigenschaften: Mechanische Stabilität (DIN EN 1886): Gehäuseklasse D2 Gehäuse-Leckage (DIN EN 1886): Dichtheitsklasse L2 Thermische Isolierung T3 (DIN EN 1886) Wärmebrückenfaktor (DIN EN 1886): Gehäuseklasse TB3 Innere Leckage gemäß EN 13141-7 Klasse C2 (entspricht max 2 Prozent) Kontrollierte Rückführung von Außenluft, beim Übergang (Zu-/Abluft) des Rotationswärmetauschers durch eine Spülzone. Hier wird eine Minimierung der inneren Leckage bei gleichzeitiger Qualitätssicherung der Zuluft und Reinigung des Wärmetauschers erreicht. Wenn der Rotor längere Zeiträume nicht dreht (z.B. Nachtauskühlung bzw. free-cooling ) startet ein Intervallzeitprogramm den Rotor für wenige Sekunden, damit Schmutzablagerungen ausgespült werden. Komplette Rückstellung der eingestellten Betriebsparameter bei Falschparametrisierung mittels einfacher Resetfunktion. Die Kompaktgeräte der Serie RHE werden gemäß den Vorgaben der deutschen Lufthygienenorm VDI 622 gefertigt. Alle Gerätebereiche sind für Wartungsarbeiten gut zugänglich und einfach zu reinigen. Der Rotationswärmetauscher kann komplett aus dem Gerät heraus gezogen werden. Alle Materialien im Luftstrom wurden sorgfältig ausgewählt, damit eine Beeinträchtigung der Luftqualität ausgeschlossen ist. Technische Daten: Max. Volumenstrom: 3.2 m3/h Max. Externer Druck: 82 Pa Anschlüsse: d= 4 mm Gewicht: 267 kg Schallleistung LWA: 59 dB(A) (Gehäuseabstrahlung) Zu. Fördermitteltemperatur:(-25GradC) -(+4GradC) Nennspannung: 3ph.4 V, 5/6Hz +N Motoren Leistungsaufnahme: 2 x 715 W Motorstrom: 2 x 3,1 A Wärmeklasse: B Schutzart: IP54 Motorbemessung: S1 Dauerbetrieb Kühl-/Warmwasserregister (reversibel) Heizung Spreizung: 7GradC/55GradC Heizwasser Wärmeleistung: 19,6 kW Temperatur Eintritt: 13GradC Temperatur Austritt: 36GradC Kühlung Spreizung: 7GradC/12GradC Kühlwasser Kälteleistung: 7,6 kW Temperatur Eintritt: 28 GradC Temperatur Austritt: 21,8GradC Fabrikat: S&P Deutschland GmbH Typ: RHE 25 HDL DFR OI Artikel-Nr.: 51536966
