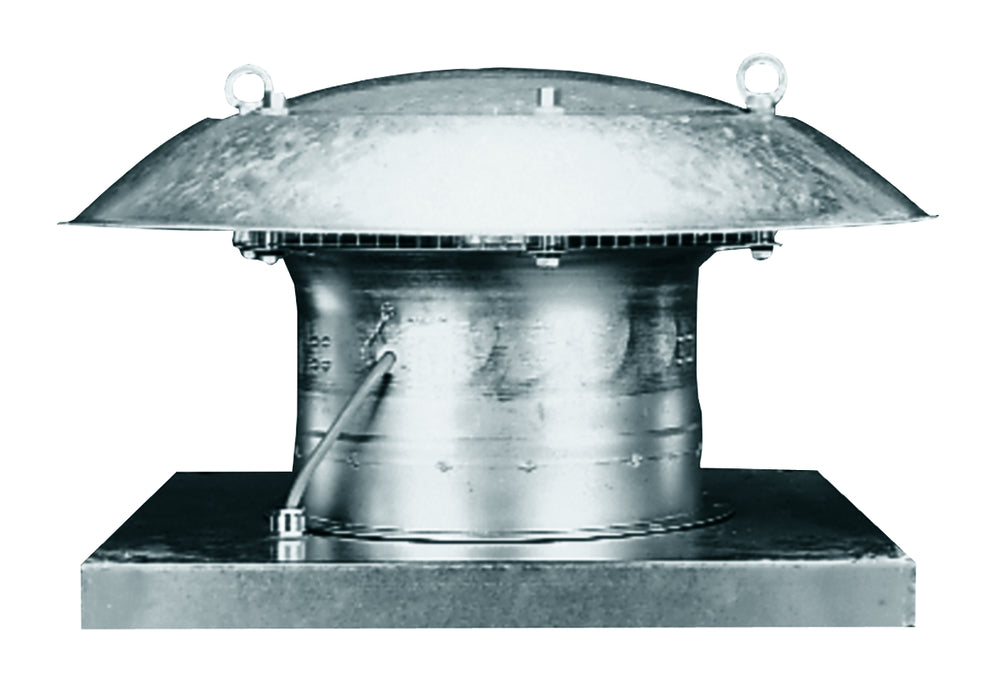

Maico Axial-Dachventilator DZD 35/4 B Ex e

Besondere Eigenschaften: Axial-Dachventilator, explosionsgeschützt, Medium Gas. Explosionsschutz und Zulassungen nach ATEX und IECEx. Ex II 2G Ex eb IIB+H2 T3/T4 Gb X / Ex II 2G Ex h IIB+H2 T3/T4 Gb X. Für Einsatztemperaturen von -2°C <= Ta <= +4°C. Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 214/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Für Zone 1 und 2. Zündschutzarten: e- erhöhte Sicherheit und c - konstruktive Sicherheit. Schutzart IP64. Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech. Ausblasrichtung horizontal. Stabile Transportösen ermöglichen einen Transport per Kran. Für Be- oder Entlüftung umschaltbar. Laufrad: Axiallaufrad aus leitfähigem Kunststoff. Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694. Förderrichtung: Die Förderrichtung ist gekennzeichnet, Motor: Robuster Drehstrommotor mit Kugellager, wartungsfrei. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung. Betriebsart S1 (Dauerbetrieb). Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZD 35/2 B Ex... Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 214/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen. Elektrischer Anschluss: Anschlussleitung ca. 1,7 m lang. Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung. Sicherheitshinweise: Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z. B. mit Schutzgitter SG.Artikel: DZD 35/4 B Ex e, Fördervolumen: 26 m3/h, Drehzahl: 145 1/min, Laufradtyp: axial, Luftrichtung: Be- und Entlüftung, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 4 V, Netzfrequenz: 5 Hz, Nennleistung: 13 W, cosphi: ,38, INenn: ,49 A, Imax bei UNenn: ,49 A, Schutzart: IP 64, Wärmeklasse: F, Einbauort: Dach, Einbaulage: senkrecht, Material Gehäuse: Stahlblech, verzinkt, Gewicht: 2,7 kg, Nennweite: 355 mm, Breite: 72 mm, Höhe: 38 mm, Tiefe: 72 mm, A: 61 mm, B: 72 mm, EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G, EX-Bezeichnung nach Norm: Ex eb IIB + H2 T3 Gb / Ex h IIB + H2 T3 Gb, Ta-Umgebungstemperatur: -2 °C <= Ta <= +4 °C, IA/IN: 3,4, Zeit tA: 17 sek, Betriebsart: S1, PTC DIN 4482: M 13, EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX14 X, IECEx EPS 19.2X, Temperaturklasse: T3, Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)
